Как работят контролерите за оптична поляризация на влакната?

Ей там! Аз съм доставчик на оптични компоненти и днес ще говоря за това как работят контролерите за оптична поляризация на влакната. Това е доста готина тема, особено ако сте в актуалния - зърнещ оптичен технологията.

Първо, нека разберем защо контролът на поляризацията е дори важен в оптиката на влакната. В оптичните системи от влакна светлината се използва за предаване на данни. Но светлината може да има различни поляризационни състояния. Поляризацията се отнася до ориентацията на вектора на електрическото поле на светлинната вълна. Когато светлината пътува през фибри, неговото поляризационно състояние може да се промени поради различни фактори като завои, обрати, температурни промени и стрес върху влакното. Тези промени в поляризацията могат да причинят проблеми в работата на оптичните системи, като загуба на сигнал, смущения и влошаване на качеството на предаване на данни. Именно там влизат поляризационни контролери.

И така, как всъщност работят тези неща? Има няколко различни вида контролери за поляризация на оптични влакна, но ще се съсредоточа върху някои от обикновените.

Waveplate - базирани на поляризационни контролери

Един от най -добре известните типове е базиран на вълновата плоча, базиран на поляризационен контролер. Вълните са оптични устройства, които могат да променят състоянието на поляризация на светлината, преминаващо през тях. Те работят въз основа на принципа на двупосочното. Прекъсванието е свойството на материал, при който коефициентът на пречупване е различен за различни посоки на поляризация на светлината.

Вълновата плоча има две оси: бързата ос и бавната ос. Когато светлината влезе във вълнова плоча, компонентът на електрическото поле на светлината по бързата ос се движи по -бързо от компонента по бавната ос. Това причинява фазова разлика между двата компонента. Чрез внимателно избор на дебелината на вълновата плоча можем да създадем конкретна фазова разлика.

Например, половината вълнова плоча може да завърти посоката на поляризация на линейно поляризирана светлина с 2θ, където θ е ъгълът между първоначалната посока на поляризация и бързата ос на вълновата плоча. Една четвърт - вълнова плоча може да преобразува линейно поляризирана светлина в кръгово поляризирана светлина или обратно, в зависимост от ъгъла на падащата поляризация спрямо бързата ос.

В контролера на поляризацията, базиран на вълновата плоча, обикновено се комбинират множество вълнови плочи. Като въртим тези вълнови плочи, можем да коригираме фазовите разлики между различните компоненти на поляризацията на светлината, ефективно контролирайки общото състояние на поляризация на светлината, излизащо от контролера.

Фибри - разтягане на контролерите за поляризация на поляризацията

Друг тип е контролерът на поляризацията на влакната - разтягане. В този дизайн самата влакна се използва за промяна на състоянието на поляризация на светлината. Когато едно влакно се опъва, то става двупосочно. Разтягането създава разлика в показателите на пречупване за двата режима на ортогонална поляризация в влакното.

За да контролираме поляризацията, можем да използваме механизъм за разтягане на различни участъци от влакното. Например, можем да използваме пиезоелектрически задействащи механизми. Тези задвижващи механизми могат да се разширяват или свиват, когато към тях се прилага електрическо напрежение. Чрез прикрепване на влакното към тези задвижвания и прилагайки съответното напрежение, можем да разтягаме или компресираме влакното по контролиран начин.

Тъй като влакното се опъва или компресира, двупосочването на влакното се променя, което от своя страна променя фазовата разлика между двата режима на поляризация на светлината, пътуващи през влакното. Чрез регулиране на количеството на разтягане в различни участъци от влакното можем да постигнем желаното състояние на поляризация на изхода на контролера.

Squeezer - тип поляризационни контролери

Squeezer - Контролерите за поляризация на типа също са доста често срещани. Те работят чрез прилагане на натиск върху влакното. Когато налягането се прилага върху фибри, това причинява подсилване на стрес. Подобно на разтягането на влакната, напрежението променя показателите на пречупване за двата ортогонални режима на поляризация в влакното.

При контролер от тип Squeezer се използват механични свине за прилагане на налягане върху влакното. Чрез регулиране на количеството налягане, приложено от притискащите в различни точки по протежение на влакното, можем да контролираме фазовите разлики между режимите на поляризация и по този начин да контролираме общото състояние на поляризация на светлината.

Сега, нека ви разкажа малко за това как тези поляризационни контролери се вписват в нашата гама от оптични компоненти. Ние предлагаме голямо разнообразие от оптични продукти, които могат да работят в тандем с поляризационни контролери. Например, ако настроите сложна оптична мрежа, може да се нуждаете от панели с оптични адаптери с висока плътност. Вижте нашитеПанел с оптична адаптер с висока плътност. Той е проектиран да осигурява ефективни и надеждни връзки с влакна и може да бъде чудесно допълнение към система, която включва поляризационни контролери.

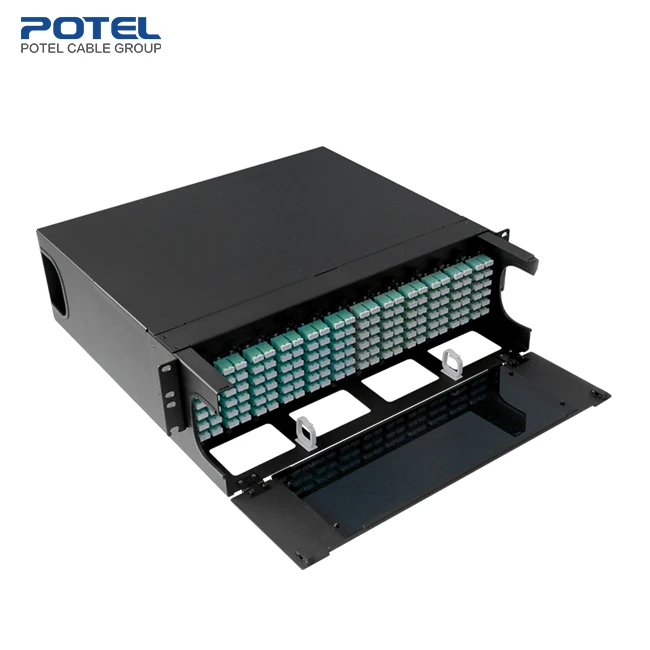

Също така, нашето3U с висока - прекратяване на плътността/разпределителна кутия за сплайсе идеален за организиране и разпространение на оптични кабели. Той може да ви помогне да поддържате вашата система чиста и добре организирана, което е от решаващо значение за поддържането на работата на поляризационните контролери и други компоненти.

И ако търсите оптични адаптери, нашитеОптически адаптер - SC Type Type Coupplerе вариант с високо качество. Той може да гарантира правилното свързване между различни оптични компоненти, включително контролери на поляризация.

В практически приложения контролерите за оптична поляризация се използват в различни полета. В оптичните комуникационни системи те се използват за подобряване на качеството на сигнала и намаляване на смущения. В системите за оптично сензорно сензорно сензорно контролът на поляризацията може да подобри точността и чувствителността на сензорите. Например, в оптичния оптичен жироскоп, поляризационните контролери могат да помогнат за поддържане на стабилността на състоянието на поляризацията на светлината, което е от решаващо значение за точното измерване на въртенето.

В обобщение, контролерите за оптична поляризация на влакна играят жизненоважна роля за осигуряване на правилното функциониране на оптичните системи. Независимо дали става въпрос за вълнови плочи, разтягане на влакната или изцеждане, тези контролери предлагат начин за управление на поляризационното състояние на светлината и преодоляване на предизвикателствата, причинени от промените в поляризацията във влакната.

Ако сте на пазара за оптични компоненти, включително контролери за поляризация и другите продукти, за които споменах, ще се радвам да говоря с вас. Имаме екип от експерти, които могат да ви помогнат да изберете правилните компоненти за вашите специфични нужди. Независимо дали изграждате малка - мащабна оптична настройка или голяма мащабна мрежа, ние ви обхванахме. Така че, не се колебайте да се насочите към дискусия относно вашите изисквания за оптични компоненти.

ЛИТЕРАТУРА

• Saleh, Bea, & Teich, MC (2007). Основи на фотониката. Уайли.
• Ghatak, Ak, & Thyagarajan, K. (1998). Въведение в оптиката на влакната. Cambridge University Press.
